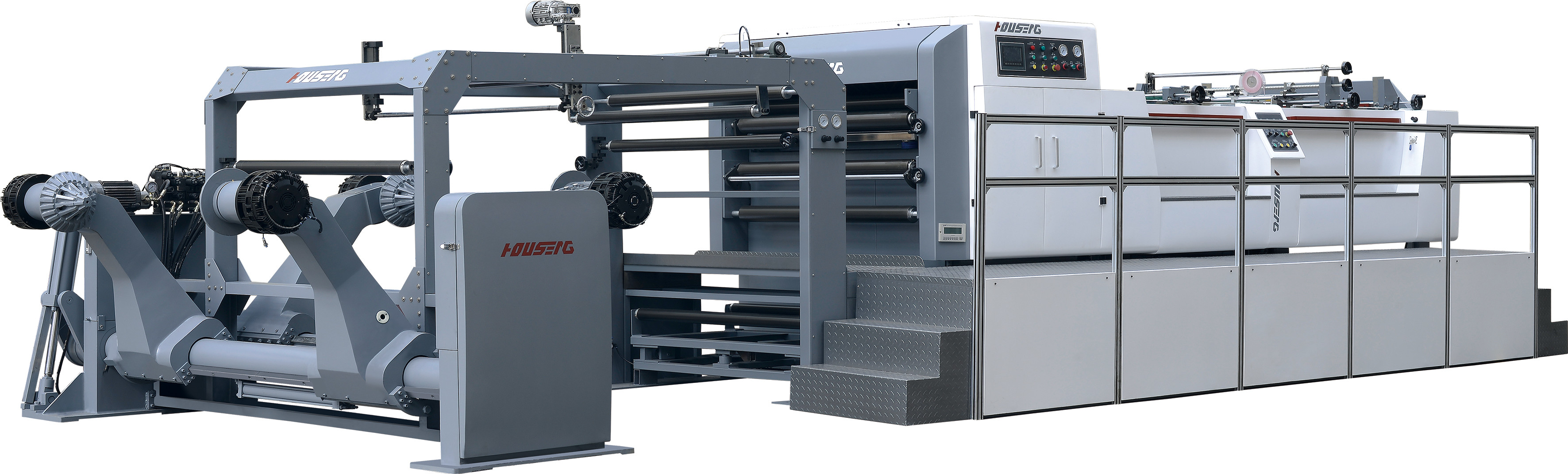

400 резов/минСервопривод высокой точности 400-1450 мм, высокая скоростьБумагорезательная машина для резки бумаги
Представленные особенности☗
Машина для резки полотна HSC использует передовую технологию из Великобритании.
Машина приводится в движение серводвигателем.
Скорость резки бумаги высокая и стабильная.
Прецизионные подшипники и режущий нож немецкого производства обеспечивают высокую точность резки.
Сенсорный экран компьютерного интерфейса, простое управление, разумная структура, антимузыкальные стойки, для обеспечения плавной подачи бумаги.
Эта машина является машиной для обработки бумаги, которая очень популярна в бумажной и полиграфической промышленности и в значительной степени повысит эффективность и выгоду для вашей компании.
Технические характеристики ☗☖
Сервоприводная высокоскоростная листорезательная машина
Модель
ECOO HSC-1400
Тип резки
Верхний нож режет возвратно-поступательно, а нижний нож фиксирован.
Применимый диапазон бумаги
50-550 г
Макс. диаметр рулона бумаги
1800 мм
Макс. ширина резки бумаги
1400 мм
Диапазон длины резки
400-1450 мм
Количество разрезаемых листов
2 листа
Точность резки
Длина резки1000 мм
Макс. скорость резки
400 резов/мин
Макс. скорость резки по метрам
300 м/мин
Макс. высота штабелирования бумаги
1500 мм
Требование к источнику давления воздуха
0,8 МПа
Расчетная мощность
380 В, 28 кВт, 3 фазы, 50 Гц
Вес брутто
13000 кг (справочно)
12000*4300*2400 мм
| Сервоприводная высокоскоростная листорезательная машина |
| Модель |
ECOO HSC-1400 |
| Тип резки |
Верхний нож режет возвратно-поступательно, а нижний нож фиксирован. |
| Применимый диапазон бумаги |
50-550 г |
| Макс. диаметр рулона бумаги |
1800 мм |
| Макс. ширина резки бумаги |
1400 мм |
| Диапазон длины резки |
400-1450 мм |
| Количество разрезаемых листов |
2 листа |
| Точность резки |
Длина резки< 1000 мм: ± 0,3 мм
± 0,05% для длины резки бумаги >1000 мм |
| Макс. скорость резки |
400 резов/мин |
| Макс. скорость резки по метрам |
300 м/мин |
| Макс. высота штабелирования бумаги |
1500 мм |
| Требование к источнику давления воздуха |
0,8 МПа |
| Расчетная мощность |
380 В, 28 кВт, 3 фазы, 50 Гц |
| Вес брутто |
13000 кг (справочно) |
|
12000*4300*2400 мм |
Точность резки:
В зависимости от плотности, количества рулонов и материала рулона бумаги, ±0,5 мм для 1000 мм, ±0,1% для более 1000 мм и ±0,1% для ускорения или замедления. Вышеуказанные данные основаны на стабильной работе резки и правильной процедуре работы. (Когда рулон бумаги один, длина резки бумаги является правильной длиной)
Выход:
Фактический выход зависит от материала бумаги, веса бумаги, длины резки, количества рулонов бумаги, технологии оператора и условий эксплуатации и т. д.

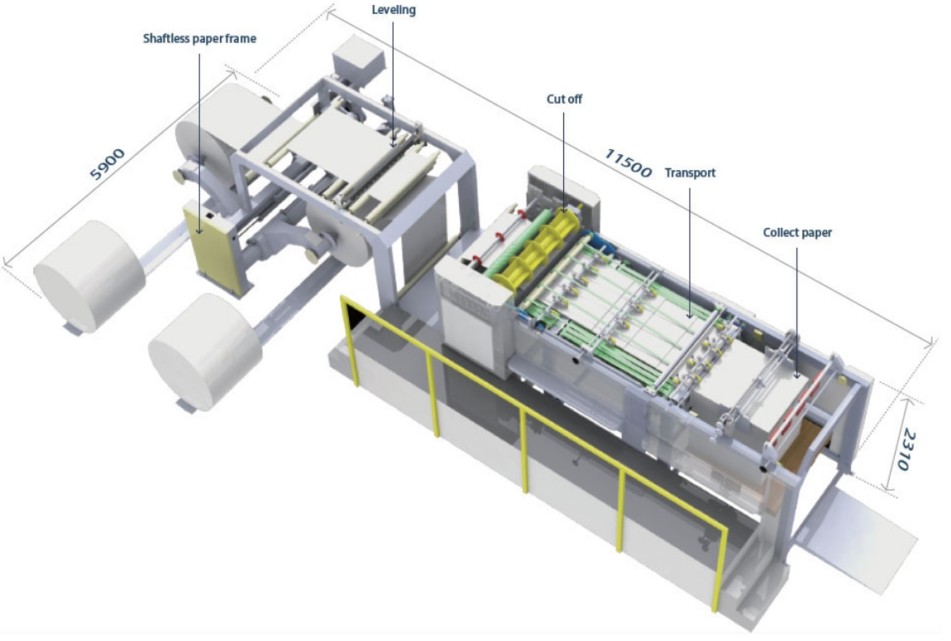

Стандартная конфигурация ☗☖☌
①Высокоточная машина для резки одним ножом
② Автоматическая система призматической регулировки для бумаги
③Система продольной резки и сбора отходов бумаги
④ Оборудование для автоматического подсчета и вставки этикеток (маркировка подсчета)
⑤Оборудование для транспортировки бумаги
⑥ Электрическая система управления
⑦Приводной двигатель
⑧ Аксессуар
⑨Двойная известковая пневматическая стойка для бумаги (стойка для 2 рулонов)
⑧ Аксессуар к машине
⑩Автоматическая система перемещения, моторизованная веревочная стойка для укладки бумаги
Описание функций ☗☖☌☶
|
|
Режущий нож
Для обрезки и продольной резки используются три комплекта режущих ножей.
|
|
|
Режущий блок
На ноже используется британский метод резки для уменьшения нагрузки и шума, когда резак увеличивает срок службы резака. На корпусе ролика ножа для стальной сварки была выполнена прецизионная обработка и регулировка динамического баланса, что эффективно снижает вибрацию и шум при высокоскоростной работе.
Под ножом: ножевой блок с литьем из чугуна, прецизионная обработка, хорошая стабильность.
Задний резак: изготовлен из специальной стали, прецизионная обработка ножа,
лезвие с длительным сроком службы, легко регулируется.
|
|
|
Электронное управление (сервопривод Yaskawa и ПЛК Siemens)
TPC7062KS и связь с процессором Yaskawa, в основном используется в производстве данных, ввод оборудования, мониторинг рабочего состояния и индикация аварийной сигнализации системы. Вращающаяся серия приводит Yaskawa, японская компания Yaskawa I quick drive, основанная на производстве параметров ввода человеко-машинного интерфейса от фактической скорости, обратной связи с энкодером тягового ролика и точного позиционирования.
|
|
|
Устройство для завивки
Устройство для завивки находится в рулоне бумаги перед устройством продольной резки для устранения завивки или складывания рулона, для обеспечения стабильности натяжения рулона бумаги. Рулон бумаги сначала проходит через (к краю рулона) компоненты в устройство развертывания, ролики являются направляющими роликами.
|
|
|
Новое устройство против кривизны
Эффективно удаляет завиток рулона, чтобы сделать бумагу более плоской, что способствует стабильности натяжения рулона бумаги.
|
Детали ☗☖☌☶☍
Основная структура машины (держатель ножа и стойка держателя)
Основная стенка машины посредством анализа методом конечных элементов, анализа механических колебаний и оптимизации рамы, использует высококачественный ковкий чугун для интеграции конструкции и посредством прецизионной обработки, совершенствует явление резонанса между компонентами трансмиссии, делает работу более стабильной, улучшает срок службы подшипниковых деталей.
Система наведения полотна
Строгий контроль качества процесса, сервосистема управления долговечна, не требует обслуживания, тонкая обработка, высокая динамическая реакция, отсутствие буферизации, точное позиционирование, цифровое регулирование ограничения драйвера. Дисплей можно автоматически переводить в спящий режим для автоматической работы, что позволяет экономить энергию. Большой экран отображает в реальном времени, и состояние работы системы четко внутри.
Приводные двигатели:
1, серводвигатель переменного тока и энкодер для поперечного ножа
2, двигатель переменного тока и преобразователь частоты для высокоскоростного конвейера и низкоскоростного конвейера
3, двигатель переменного тока для стойки для укладки бумаги вверх и вниз
4, двигатель переменного тока для перемещения
5, двигатель переменного тока для разматывающей стойки
6, двигатель переменного тока для сбора отходов
Машина с автоматической системой контроля натяжения, ручной продольной резкой и обрезными ножами 3 комплекта (1 для продольной резки и 2 для обрезки), с 1 комплектом счетной машины, системой наведения полотна, системой удаления завивки, точность резки составляет±0,3 мм, автоматическая система остановки замятия бумаги, подшипник ножа немецкого производства, и т. д. Стойка держателя ножа из ковкого чугуна. Макс. скорость резки для этой машины составляет 300 м/мин, 400 резов/мин.
Список основных деталей:
|
Конфигурация |
Тип |
Примечание |
| 1 |
Нож для резки бумаги |
Лезвие ножа из вольфрамовой стали |
Германия |
| 2 |
Подшипник |
FAG/ NSK |
Германия/Япония |
| 3 |
Вибратор |
K20 |
Китай |
| 4 |
ПЛК |
Siemens |
Германия |
| 5 |
Концевой выключатель |
Schneider |
Франция |
| 6 |
Контроллер |
Kinco |
Китай |
| 7 |
Реле |
Schneider/ RXM4LB2BD |
Франция |
| 8 |
Сервопривод |
Yaskawa |
Япония |
| 9 |
Преобразователь частоты |
Inovance |
Китай |
| 10 |
Серводвигатель |
Yaskawa |
Япония |
| 11 |
Энкодер |
NEMICON HES-25-2MD |
Япония |
| 12 |
Кнопка управления |
Eaton |
США |
| 13 |
Источник питания |
Mingwei NES-50-24 |
Тайвань |
| 14 |
Направляющая полотна |
Arise |
Тайвань |
| 15 |
Экран |
Siemens |
Германия |
| 16 |
Контактор переменного тока |
Eaton |
США |
| 17 |
Конвейерная лента |
Rapplon |
Швеция |
| 18 |
Автоматическая система натяжения |
Управление ПЛК Siemens, Германия, пропорциональный клапан COSYS, Германия, управление воздушным фильтром AW20-02BG, тормоз DBK250.2 |
|
Список примечаний: (запасные части бесплатно)
| Название детали |
№ |
| Режущий нож |
1 комплект |
| Ремень |
15 шт. |
| Манометр |
1 шт. |
| Маркировочная бумага |
40 рулонов |
| Тормозная колодка |
4 шт. |
| Верхний режущий нож |
3 шт. |
| Нижний режущий нож |
1 шт. |
| Резиновое кольцо |
16 шт. |
| Регулирующий клапан |
1 шт. |
| Концевые выключатели |
2 шт. |
| Ручка M12 |
1 шт. |
| Уплотнительное кольцо для цилиндра |
1 шт. |
| Синхронный ремень |
1 шт. |
| Набор инструментов |
1 комплект |
