Сервоточность высокая скоростьРезальщик листовМашина для обработки бумаги
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.
♪ ♭ Ш.етьКуТтрЯ...НТРОдюкция ♯ ♮‖ * §
Машины для резки тканей HSC применяют передовые технологии из Великобритании.
Машина передается сервомотором.
Скорость резки бумаги быстрая и стабильная.
Германия точный медведь и режущий нож гарантируют высокую точность резки.
Контроль компьютерного интерфейса с сенсорным экраном, простая работа, разумная структура, антимузыкальные стойки, чтобы обеспечить гладкую бумагу.
Эта машина - это машина для обработки бумаги, которая очень популярна в бумажной промышленности и в печатной промышленности и значительно повысит эффективность и выгоду для вашей компании.
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.
♪ ♭ Уточнитьктион ♯ ♮‖ * §
Серво-прецизионный высокоскоростной листорезатель
Модель
ECOO HSC-1400
Тип резки
Вверх нож режет взаимно, а вниз нож фиксируется.
Применимый диапазон бумаги
50-550 г
Максимальный диаметр бумажной рулоны
1800 мм
Максимальная ширина резки бумаги
1400 мм
Диапазон длины резки
400-1450 мм
Номер листа резки
2 листа
Точность резки
Длина резки < 1000 мм: ± 0,3 мм ± 0,05% для резки бумаги длиной > 1000 мм
Максимальная скорость резки
400 отрезков/мин
Максимальная скорость.
300 м/мин
Максимальная высота наложения бумаги
1500 мм
Требование к источнику давления воздуха
00,8 МПа
Сила дизайна
380 В, 28 КВт, 3 фазы, 50 Гц
Валовая масса
13000 кг отсчета
12000*4300*2400 мм
- Что?
| Серво-прецизионный высокоскоростной листорезатель |
| Модель |
ECOO HSC-1400 |
| Тип резки |
Вверх нож режет взаимно, а вниз нож фиксируется. |
| Применимый диапазон бумаги |
50-550 г |
| Максимальный диаметр бумажной рулоны |
1800 мм |
| Максимальная ширина резки бумаги |
1400 мм |
| Диапазон длины резки |
400-1450 мм |
| Номер листа резки |
2 листа |
| Точность резки |
Длина резки < 1000 мм: ± 0,3 мм
± 0,05% для резки бумаги длиной > 1000 мм |
| Максимальная скорость резки |
400 отрезков/мин |
| Максимальная скорость. |
300 м/мин |
| Максимальная высота наложения бумаги |
1500 мм |
| Требование к источнику давления воздуха |
00,8 МПа |
| Сила дизайна |
380 В, 28 КВт, 3 фазы, 50 Гц |
| Валовая масса |
13000 кг отсчета |
| |
12000*4300*2400 мм |
- Что?
Точность резки
В зависимости от плотности, количества рулонов и материала бумажного рулона, ± 0,5 мм для 1000 мм, ± 0,1% для более чем 1000 мм и ± 0,1% для ускорения или замедления.Вышеуказанные данные основаны на стабильной операции резки и правильной процедуре работы. (Когда рулон режущей бумаги один, длина режущей бумаги является правильной длиной)
Выпуск
Фактическая производительность зависит от материала бумаги, веса бумаги, длины резки, количества бумажных рулонов,
технология оператора и условия эксплуатации и т.д.
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.
♪ ♭Встань.АртКонфигурациярацион ♯ ♮‖ * §
1Высокоточная одноножка режущая машина
2Система автоматического призма для бумаги
3. Среднее резка и система сбора отходов бумаги
4. Автоматическое подсчетное и маркировочное оборудование
5Оборудование для перевозки бумаги
6Электрическая система управления
7Двигатель
8Приспособления
9. Двухлистный пневматический вал бумажной стойки ((2 рулоны стоянки)
10Система автоматического бега, подъемник для бумажной верёвки, управляемый двигателем
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.
♪ ♭ ФункцияОтношение ♯ ♮‖ * §
|
Режущий нож
Три набора режущих ножей используются для резки и среднего резки.
|
| |
|
Режущее устройство
На ноже английский метод резки для уменьшения нагрузки и шума при резке продлить срок службы резки.эффективно уменьшить вибрацию и шум высокоскоростной работы.
Под ножом: блок ножа с литой железой с интегральной формой литья, точная обработка, хорошая устойчивость.
Задняя ножка: изготовлена из специальной стальной высокоточной обработки ножа, долговечный лезвие легко регулируется.
|
| |
|
Электронное управление (servo Yaskawa и Siemens PLC)
TPC7062KS и коммуникация с процессором Yaskawa, в основном используется при производстве оборудования для ввода данных, мониторинга рабочего состояния и сигнализации об отказе системы.Поворачивающая серия приводов Yaskawa Японская компания Yaskawa я быстрый вождение, основанный на производстве параметров ввода интерфейса человека-машины из фактической скорости обратной связи кодера тягового ролика и точного позиционирования.
|
| |
|
Устройство с завитками
Устройство скручивания находится в бумажном рулоне перед резкой устройства, чтобы устранить рулоны скручивания или сложения устройства, с тем чтобы стабильность бумажного рулона напряжение.Бумажный рулон сначала проходит через ((к краю рулона) компоненты в устройство деконволизации, ролики - это рулевые.
|
| |
|
Новое устройство против искривления
Эффективно удалите закрутку рулона, чтобы сделать бумагу более плоской, более благоприятной для стабильности натяжения бумажного рулона.
|
| |
|
Необработанная стойка
Тип: двойная рука для бумажного каркаса 3"6"12" Roll Rack2 разворачивающиеся пикапы, расположенные на задней части машины, конструктивно рассчитанные на то, чтобы удерживать катушку весом около 1500 кг.Движения вверх и вниз все гидравлические и напрямую контролируются с консоли селекторами, которые управляют электромоторные клапаны. давление масла для управления бумажной рукой до и после закрытия и перемещения и подъема. подъемное движение способное к стабильной и быстрой, более простой и удобной работе.
|
| |
|
Конвейер и система сбора бумаги бегуном
Конвейерная система с многоступенчатой: от высокой скорости до низкой скорости.
Поднимите сложенные бумажные наборы, бумажные наборы на значительную высоту, которая автоматически падает.сторона двигателя для привода бумаги, бумага, с обеих сторон высококачественным мотогонщиком, чтобы регулировать амплитуду бумаги вручную, чтобы улучшить простоту и безопасность работы.
|
| |
|
Система регулирования квадратности (автопризматическая система регулирования для бумаги)
Настроить квадратность бумаги, наш инженер будет исправлять его один раз, и оператор не нужно перестраивать.
|
| |
|

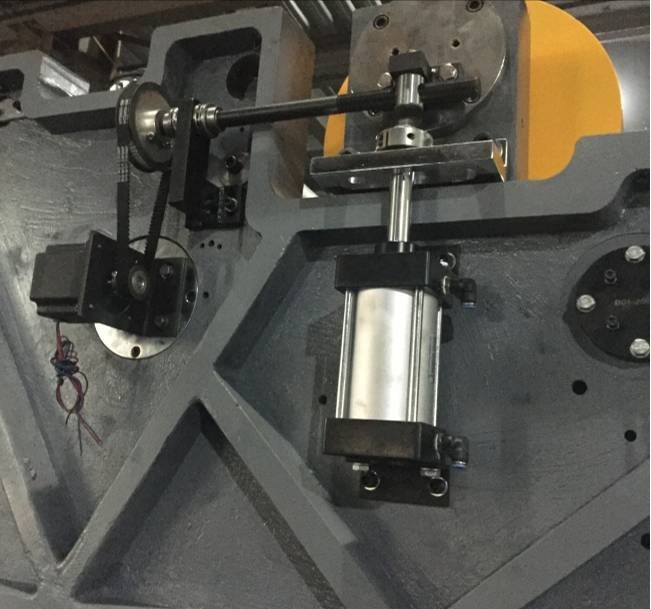

Регулировать угол автоматически ((система выравнивания бумаги)
Точность шагового двигателя контролируется длиной резки, точностью настройки винта, наклоном ножевой группы,чтобы эффективно обеспечить прямой угол края резки, уменьшая время траты вручную регулировать угол погрешности и регулировки.
|
| |
|
Автоматическая бумажная блокировка
У вас есть датчик, чтобы дать сигналы в систему, если есть какая-либо бумажная пробка произойдет на конвейере, и машина немедленно остановится, чтобы сохранить бумаги.
|
| |
|
Автоматическая маркировочная машина
При точном подсчете после вставки маркировки операторам нужно только вводить на интерфейсе "человек-машина" после номера бумаги,может быть в соответствии с настройками для маркировки количества бумаги.
|
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.
♪ ♭ Охвосты ♯ ♮‖ * §
Основная конструкция машины ((Хранитель ножа и стойка для ножа)
Главная стена машины с помощью анализа конечных элементов, механического анализа вибрации и оптимизации рамы, использует высококачественное узловое чугун для интеграции дизайна,и с помощью высокоточной обработки, усовершенствовать феномен резонанса между компонентами трансмиссии, сделать работу более стабильной, улучшить срок службы подшипников.
Система веб-гидов
Строгий контроль качества процесса, сервосистема управления прочная, без обслуживания, тонкая обработка, высокая динамическая реакция, без буферизации, точное позиционирование, ограничение водителя с цифровым регулировкой.Дисплей может быть автоматически настроен на режим спячки для автоматической работыБольшой экран отображает в режиме реального времени, и состояние работы системы ясно внутри.
Двигатели
1) Сервомотор переменного тока и кодер для перекрестного ножа
2) Мотор переменного тока и частотный трансформатор для высокоскоростного и низкоскоростного конвейеров
3) Мотор переменного тока для подставки бумаги вверх и вниз
4) Мотор переменного тока для бегунов
5) Мотор переменного тока для подъемника
6) Мотор переменного тока для сбора отходов
Машина с автоматической системой управления напряжением, ручной резки и обрезки ножей 3 комплекта ((1 для резки & 2 для обрезки), с 1 набор считывающей машины, системы веб-гида, система де-кружки,точность резки + 0.3 мм, автоматическая система блокировки бумаги, подшипник ножа, и т. д. Подставка для ножевого ножа из легкого литого железа. Максимальная скорость резки для этой машины составляет 300 мпм, 400 с/мин.
Список основных частей:
| |
Конфигурация |
Тип |
Примечание |
| 1 |
Нож для резки бумаги |
Острие ножа из вольфрамовой стали |
Германия |
| 2 |
Подшипник |
FAG/NSK |
Германия/Япония |
| 3 |
Вибратор |
К20 |
Китай |
| 4 |
ПЛК |
Сименс |
Германия |
| 5 |
Предельный переключатель |
Шнайдер |
Франция |
| 6 |
Контроллер |
Кинко |
Китай |
| 7 |
Реле |
Schneider/RXM4LB2BD |
Франция |
| 8 |
Сервопривод |
Яскава |
Япония |
| 9 |
Трансформатор частоты |
Инновации |
Китай |
| 10 |
Сервомотор |
Яскава |
Япония |
| 11 |
Кодировщик |
Немикон HES-25-2MD |
Япония |
| 12 |
Кнопка управления |
Итон |
США |
| 13 |
Переключатель питания |
Мингвэй НЭС-50-24 |
Тайвань |
| 14 |
Веб-гид |
Вставай. |
Тайвань |
| 15 |
Экран |
Сименс |
Германия |
| 16 |
Контактник AC |
Итон |
США |
| 17 |
Конвейерная лента |
Раплон |
Швеция |
| 18 |
Автоматическая система напряжения |
Германия Siemens PLC управление, Германия COSYS пропорциональный клапан, AW20-02BG управление воздушным фильтром, DBK250.2 тормоз |
|
Список замечаний: (бесплатные запасные части)
| Наименование деталей |
Нет, нет, нет. |
| Нож для резки |
1 комплект |
| Пояс |
15 шт. |
| Дальномер |
1 шт. |
| Маркировочная бумага |
40 рулонов |
| Тормозная панель |
4 шт. |
| Нож для резки. |
3 шт. |
| Нож для резки |
1 шт. |
| Кольцо из резины |
16 шт. |
| Регулирующий клапан |
1 шт. |
| Предельные переключатели |
2 шт. |
| Ручка M12 |
1 шт. |
| О-кольцо для цилиндров |
1 шт. |
| Синхронный ремень |
1 шт. |
| Сборник инструментов |
1 комплект |
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о
♪ ♭ ПродукцияСтены- Что?dУпаковкастарение ♯ ♮‖ * §

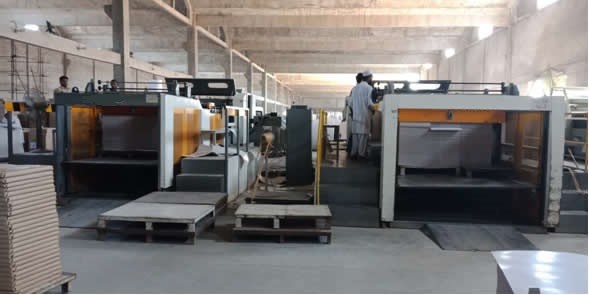

От производства до доставки, мы делаем каждую деталь очень тщательно, чтобы гарантировать хорошее качество продукта и обслуживание клиентов.
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о
♪ ♭ Свидетельствокошки ♯ ♮‖ * §
- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о.- О-о-о- О-о-о.- Я не знаю.- Я не знаю.- Я не знаю.- О-о-о-
♪ ♭ ФАQ. ♯ ♮‖ * §
Вопрос 1: Каковы ваши основные продукты?
А:Нашими основными продуктами являются Препресс 4up и 8up Онлайн/Оффлайн Термический CTP, CTCP, VLF CTP, Flexo CTP, Процессор, офсетные пластины, офсетные чернила, офсетные печатные одеяла,Постпресс-оборудование для упаковки и т.д..
Вы можете получить оборудование и расходные материалы все в одном и не беспокоиться о послепродажном обслуживании от нашей компании.
Вопрос 2: Где находится ваш завод?
А:Наш завод CTP-процессоров находится в Шанхае, вы сердечно приветствуете посещение нашей фабрики!
Вопрос 3: Какова ваша гарантия на CTP?
А:Три года для лазерной головки и основных запасных частей для CTP, один год для процессора.Если клиент использует EcooGraphix CTP пластинки с CTP машины, мы предоставимПожизненная гарантия.
Q4: Вы также можете предоставить рабочий процесс и RIP?
А:Да, мы можем предоставить Workflow Brainnew и RIP Compose V12.
Вопрос 5: Что насчет установки и технической поддержки послепродажи?
А:Наш инженер поможет в установке и обеспечит необходимую подготовку. Покупатель должен взять билеты на самолет, оплату за обслуживание и стоимость проживания.Любые проблемы или вопросы, мы будем в вашем распоряжении 7x24 часов.Среди наших больших установок по всему миру, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Все эти принтеры для конечных пользователей работают с системами CTP с полным удовлетворением благодаря нашему надежному качеству, беспроблемному удаленному обслуживанию, тщательному обучению и обслуживанию.Если вы принтер, который рассматривает возможность покупки непосредственно у EcooGraphix ChinaМы гарантируем ваше удовлетворение.
