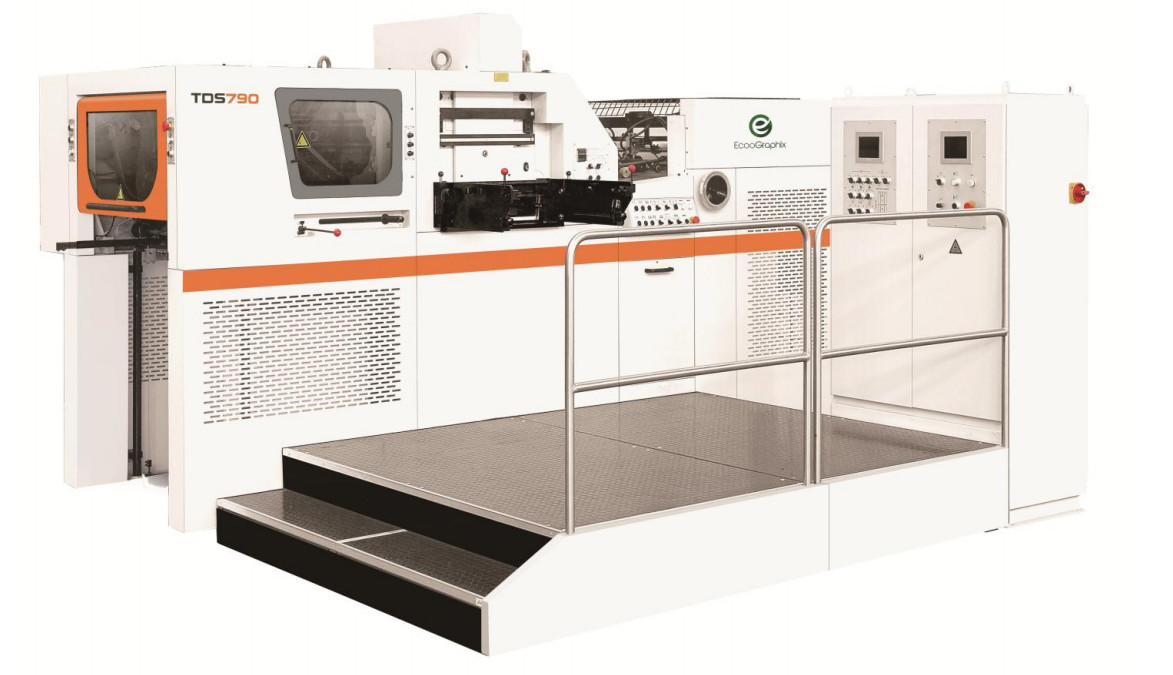

Автоматический Онлайн высекальный станок С термотиснением фольгой TDS790
Краткое описание
TDS790 автоматическая машина для высечки и горячего тиснения фольгой состоит из подающего, основного и приемного узлов. Машина оснащена системой непрерывной подачи и выгрузки, а также электрической системой управления. Опционально доступны вставщик, предварительная укладка, блок удаления облоя, насос BECKER и термотиснение. Используется для автоматического тиснения рулонных материалов после печати и ламинирования. Применение
Подходит для производства бумажных коробок, бумажных стаканчиков, этикеток, картонного тиснения, портативных бумажных пакетов, бумажных обложек, ПВХ, различных пластиков и т. д.
Технические характеристики
Модель
TDS790Макс. размер листа (мм)
790x560 Мин. размер листа (мм)
310x210Макс. размер высечки (мм)
760x52040Макс. размер тиснения (мм)
760x525Внутренний размер рамки (мм)
780x530Высота высекальных правил (мм)
23.8Расстояние между плитами (мм)
51.540Макс. давление (Н)
120x104Диапазон материалов
Мин. лист 90 г/м2Высота стопы подачи (мм)2Высота стопы подачи (мм)Мин. поле захвата (мм)
640Макс. скорость машины (с/ч)
550040Макс. скорость тиснения (с/ч)
5000Толщина плиты для тиснения (мм)
5 (опционально 4+1) Продольные валы подачи
3Поперечные валы подачи
2Высота стопы подачи (мм)
1200Высота стопы выгрузки (мм)
95040Система электрического нагрева
8 зонМин. ширина фольги (мм)
4040Сердцевина рулона фольги (мм)
25 (1 дюйм) 76 (3 дюйма)Номинальная мощность (кВт)
26Подача воздуха
0.8-1.0 МПа, ≥0.6 м³/минГабаритные размеры (мм)
3855x3650x2210Вес машины (кг)
8500Модель
| TDS790 |
Макс. размер листа (мм) |
| 790x560 |
Мин. размер листа (мм) |
| 310x210 |
Макс. размер высечки (мм) |
| 760x520 |
Макс. размер тиснения (мм) |
| 760x525 |
Внутренний размер рамки (мм) |
| 780x530 |
Высота высекальных правил (мм) |
| 23.8 |
Расстояние между плитами (мм) |
| 51.5 |
Макс. давление (Н) |
| 120x10 |
4Диапазон материалов |
| Мин. лист 90 г/м |
2Высота стопы подачи (мм)2Высота стопы подачи (мм)Мин. поле захвата (мм) |
| 6 |
Макс. скорость машины (с/ч) |
| 5500 |
Макс. скорость тиснения (с/ч) |
| 5000 |
Толщина плиты для тиснения (мм) |
| 5 (опционально 4+1) |
Продольные валы подачи |
| 3 |
Поперечные валы подачи |
| 2 |
Высота стопы подачи (мм) |
| 1200 |
Высота стопы выгрузки (мм) |
| 950 |
Система электрического нагрева |
| 8 зон |
Мин. ширина фольги (мм) |
| 40 |
Сердцевина рулона фольги (мм) |
| 25 (1 дюйм) 76 (3 дюйма) |
Номинальная мощность (кВт) |
| 26 |
Подача воздуха |
| 0.8-1.0 МПа, ≥0.6 м |
³/минГабаритные размеры (мм) |
| 3855x3650x2210 |
Вес машины (кг) |
| 8500 |
Детали |
♥ Зажимная планка
Изготовлена из высокопрочного алюминиевого сплава для увеличения срока службы и снижения веса, конструкция особенно подходит для тонкой бумаги.
♣ Муфта редуктора
Прерывистая система защищает машину от перегрузки, а система передачи крутящего момента использует конструкцию паза с шариковым заполнением. Асимметричная конструкция обеспечивает идеальную передачу усилия и легкое сброс после перегрузки.
Основные характеристики
1) Привод основного узла осуществляется с помощью инверторного управления переменным током. Воздушная муфта импортная для работы и торможения машины.
2) Микропроцессор, состоящий из ПЛК и программы, контролирует работу всей машины. Более наглядные схемы и текстовые сообщения об ошибках на сенсорном экране основного блока позволяют быстро выявить неисправность и сократить время простоя машины.
Секция высечки
· Прецизионная система кривошипно-шатунного механизма с червячной передачей обеспечивает плавное и динамичное движение нижней плиты
· Прецизионная неподвижная верхняя плита
· Фиксация рамки вручную
· Высококачественная цепь привода зажимной планки
· Современная система привода зажимной планки с 2 кулачками для обеспечения плавного и точного прерывистого движения зажимной планки
Система тиснения фольгой
· Пять валов подачи фольги с приводом от серводвигателя, каждый из которых индивидуально программируется для короткого и длинного шага фольги в 3 продольных направлениях; 2 направления в поперечном направлении
· Консоль тиснения с промышленным ПК, сенсорным экраном Pro-Face и 6 термометрами для настройки фольги и контроля температуры с таймером предварительного нагрева машины
· Нагревательная плита с 6 зонами нагрева, каждая температура которых регулируется индивидуально
· Система предупреждения о длине фольги
Производство и упаковка
От производства до доставки мы тщательно относимся к каждой детали, чтобы гарантировать высокое качество продукции и обслуживание клиентов.
