Машина для резки листов с разметкой 800×580 мм 7000S/H

 800×580мм Размер листа, высечкаВысекальный пресс

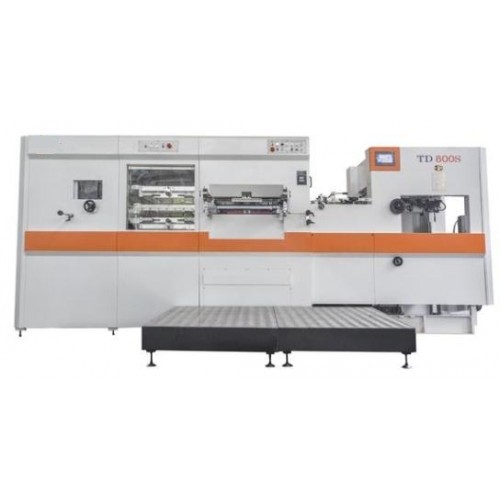

TD800S — полностью автоматический высекальный пресс, новейший продукт серии T от yawa. 7 комплектов захватных планок с захватами из легкого и прочного алюминиевого сплава с ультратвердым покрытием и анодированной отделкой обеспечивают точное и стабильное регистрирование бумаги.

//  //  //   Спецификация  //  //  //

​

Модель
ECOO-TD800S

Макс. размер листа (мм)
800 × 58

Мин. размер листа (мм)
310 × 310

Макс. размер высечки (мм)
790 × 570

Мин. поле захвата (мм)
8

Высота режущих правил (мм)
23.8

Внутренний размер рамки (мм)
940 × 610

Диапазон материалов
Картон: 800-2000 г/м² B-волна

Макс. давление (Н)
200T

Макс. скорость высечки
7000 листов/ч

Высота стопы подачи (мм)
1300

Высота стопы выгрузки (мм)
1000

Шум
≤ 85 дБ(А)

Основной двигатель (кВт)
7.5

Общая мощность (кВт)
15

Вес машины (т)
14.5

Габаритные размеры (мм)
4900 × 2000 × 2000


//  //  //   Детали  //  //  //

♥  Узел подачи

• Поддон с ручкой, позволяющий вручную корректировать положение стопы в боковом направлении во время производства

• Поточная система подачи с максимальной скоростью 120 листов в минуту

• 2 присоски для подъема бумаги, 2 присоски для перемещения бумаги

• Высота и угол наклона присосок легко регулируются

• Электронные устройства безопасности, предотвращающие чрезмерное поднятие стопы подачи

• Доступна микрорегулировка поперечного положения стола подачи

• Прецизионный датчик двойного листа

• Легкая смена направляющих для тяги и толкания простым поворотом болта без необходимости снятия и замены всей направляющей

• 2 передние направляющие с микрорегулировкой и боковая направляющая, регулируемая рукояткой

• Фотоэлектрический датчик с системой автоматической остановки на подающем столе в случае замятия бумаги

• Раздельное управление приводом узла подачи и основной машины для легкой подготовки

• ПЛК и электронная кулачковая муфта для управления синхронизацией

♣  Узел высечки

• Основной двигатель управляется инверторным управлением Schneider

• Микрорегулировка силы резки червячной передачей, приводимой в движение двигателем и управляемой через сенсорный экран

• Точность давления может достигать 0,01 мм

• Коленчатый вал изготовлен из стали 40Cr

• Рамы машины изготовлены из стали Q235-A, верхняя и нижняя плиты из высокопрочного чугуна QT60 с покрытием из смолы и песка по технологии Meehanite Die Cast Iron

• Устройство переворачивания рамки высечки

• Устройство защиты от перегрузки с ограничителем крутящего момента для максимальной безопасности оператора и оборудования

• После длительных испытаний и поставки парами, основной захват, цепь от Subaki, Япония

• Система привода с высоким индексом давления для управления положением захватной планки

• Пневматическая блокировка и разблокировка рамки высечки

• Система центровки для быстрой смены заданий

*   Узел съемника

• Трехтактная структура движения с верхним, средним и нижним съемными каркасами для облегчения смены штампа

• Для различных задач съемника могут использоваться съемные штифты или штампы типа «папа-мама»

• В сочетании с системой центровки в секции высечки, та же система применяется и к системе съемника для минимизации времени переналадки. Точное позиционирование может повысить эффективность производства

• Движение вверх-вниз верхнего съемного каркаса управляется двигателем, что упрощает регулировку

♠  Узел выгрузки

• Безопасные фотоэлектрические устройства, предотвращающие чрезмерное поднятие и опускание стопы выгружаемой бумаги

• Регулируемый прижимной щеткой помогает выгружать бумагу из захватов и укладывать ее в стопу

• Конструкция с высокой стопой до 1020 мм

• Автоматический вспомогательный ленточный стол доступен для безостановочной выгрузки

• Движение и скорость подачи могут регулироваться в узле выгрузки

//  //  //   Преимущества  //  //  //

1) Трансмиссия основного узла использует импортный частотный преобразователь переменного тока, запуск и остановка машины управляются с помощью импортной воздушной муфты.

2) Работа всей машины контролируется ПЛК. Интерфейс сенсорного экрана для мониторинга состояния работы машины, индикации неисправностей и их соответствующих способов устранения. Это более удобно для оператора.

//  //  //   Применение  //  //  //

TD800S автоматический высекальный пресс, также называемый картонорезательным прессом. Эта модель специально предназначена для резки различных видов этикеток.

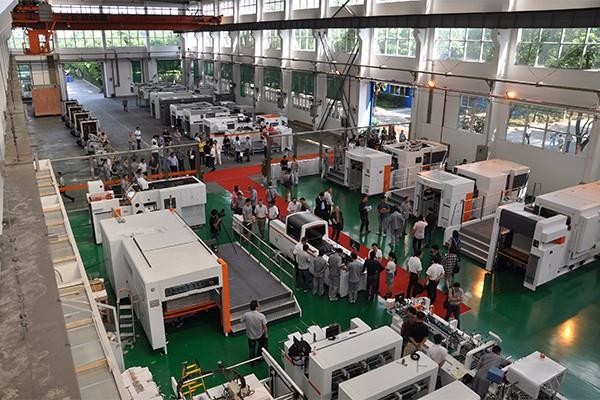

//  //  //   Производство и упаковка  //  //  //
