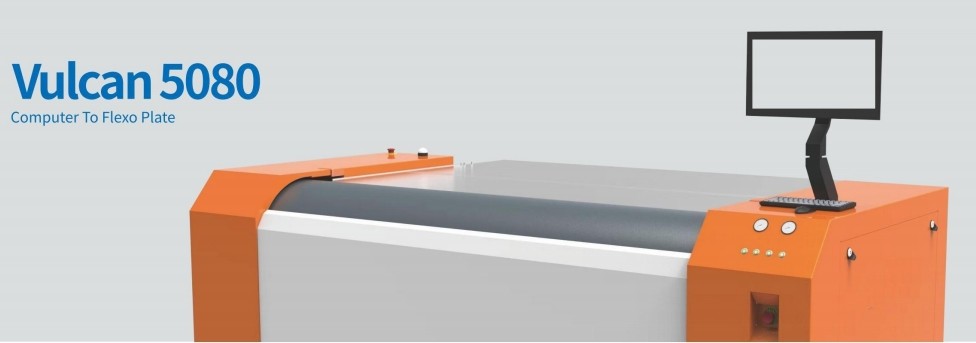

FL5080 Цифровой компьютер CTP Машина высокоэнергетическая мощность 256 каналов LV технология

Модель: FL5080

Описание:Цифровой компьютер для создания изображений на флексопластинке; машина CTP; полноразмерная 50-дюймовая * 80-дюймовая машина для изготовления флексопластинки

Описание

FL5080 разработан на основе высокоэнергетического лазера из волоконного волокна и независимого управления 256 каналами технологии LV. Это новый прорыв в ограничении энергетической мощности.В сочетании с лазерным дистанционным детектором и динамическим автофокусировочным устройствомЭто уникальное технологическое ноу-хау.

Особенности и технология

С помощью высокоэнергетического лазерного устройства, при 5080dpiit требуется всего 30 минут, чтобы получить полный размер изображения 50 дюймов на 80 дюймов.Это также может позволить увеличить производительность на 10% для неотложных нуждТаким образом, клиент может выполнить сроки выполнения неотложных работ.

Технология независимой модуляции 256 каналов позволяет лазеру делиться на 256 каналов с управлением каждым каналом, что значительно повышает производительность.Форма лазерного пятна является прямоугольным типом, который может обеспечить гораздо лучшее качество точек и производительность выхода изображения.

Лазерная головка H256 использует новую оптическую систему увеличения высокой мощности для достижения оптического разрешения 5080 dpi.

При 5080dpi он может изображать наклонную или круглую линию тонкостью до 15 мм; для вертикальных и горизонтальных линий он может быть тонким до 5 мм. Каждый пиксель изображения очень четкий и четкий.Это увеличивает точность цвета на 30%.

Это устройство нового поколения светового клапана также позволяет повысить разрешение до 10160dpi. При этом супер высоком разрешении размер лазерного пятна составляет 2,5umx2.5um и может изображать 5 или меньше ум линий.

Если требование выхода изображения не является критическим,режим выхода может быть скорректирован на двойную линию перекрывающейся экспозиции, которая может значительно повысить производительность до 150%.

Для динамической функции автофокусирования используется устройство двигателя голосовой катушки, которое может обеспечить точную фокусировку при экспозиции на неравномерной поверхности флексопластинки.

Функции перекрытия двойных и тройных линий позволяют абляции LAMS с превосходным качеством изображения и эффективностью для экспозиции флексоплаты.

Мгновенный контроль температуры и предварительная калибровка лазерной головки могут гарантировать стабильность и надежность лазерной экспозиции.

Технические данные

Квадратная точка против круглой точки

При использовании круглого точки для изображения диаметр точки должен соответствовать размеру точки изображения.Например, для 5080dpi размер пикселя точки изображения составляет 5umx5um, что похоже на квадратную площадь.Так что если использовать круглые световые пятна размером 5у диаметромЧтобы обеспечить, что световое пятно может изображать всю область пикселей изображения,Диаметр круглой точки должен быть больше, что эквивалентно диагонали площади квадратаЭто 7,07um, что в 1,414 раз больше размера точки, как показано ниже.

Размер пятна диаметром 5 мм не может выявить всю квадратную площадь, в то время как размер пятна диаметром 7 мм вызывает нежелательное воздействие на некоторые области, перекрывающие друг друга.Это создает нерегулярное изображение с дуговой формы края.

Поэтому некоторые специалисты по разработке оптики пытаются выбрать оптимальный диаметр светового пятна вместо использования диаметра 7,07 мм. Однако независимо от того, какой диаметр или размер точки выбран,Качество все еще недостаточно..

Для прямоугольной фигуры точка позволяет разработчикам выбрать пятно размером 5umx5umum, которое полностью показывает всю квадратную площадь, как показано ниже.
