Спецификация

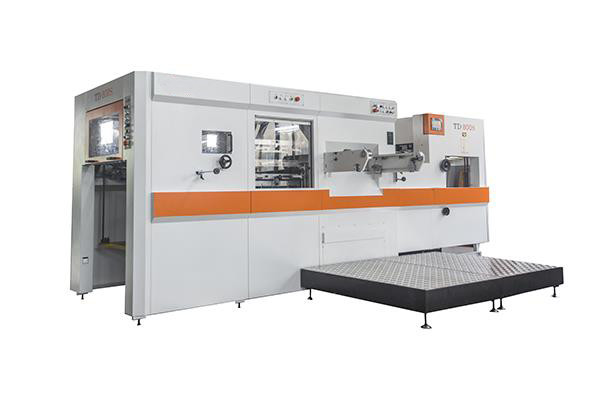

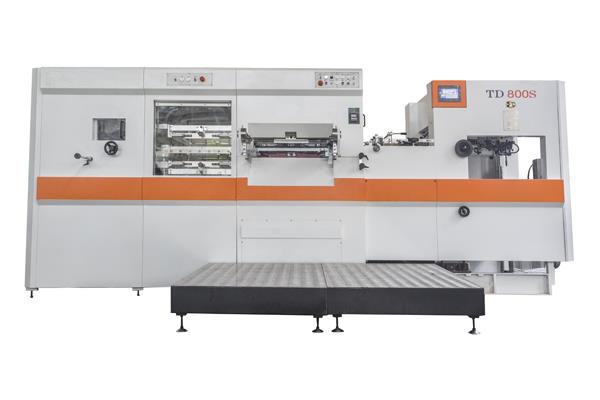

Модель: ECOO-TDS800
Толщина листа:0.2-2 мм картонная E флейта гофрированная бумага
Максимальный размер листа ((мм):800х580
Минимальный размер листа ((мм):310х310
Максимальный размер резки штампом ((мм):790х570
Максимальный размер штамповки ((мм):790х520
Внутренний размер шасси ((мм):940х610
Высота режущих правил ((мм):23.8
Расстояние между пластинами ((мм):51.5
Максимальное давление:200 тонн
Минимальный отрезок захватчика ((мм): 8
Максимальная скорость работы машины ((листы/час):7000
Максимальная скорость штамповки ((s/h):5000
Толщина штамповой пластины ((мм):5 ((необязательно 4+1)
| Модель |
ECOO-TDS800 |
| Максимальный размер листа ((мм) |
800х580 |
| Минимальный размер листа ((мм) |
310х310 |
| Максимальный размер резки штампом ((мм) |
790х570 |
| Максимальный размер штамповки ((мм) |
790х520 |
| Внутренний размер шасси ((мм) |
940х610 |
| Высота режущих правил ((мм) |
23.8 |
| Расстояние между пластинами ((мм) |
51.5 |
| Максимальное давление |
200 тонн |
| Минимальный отрезок крепления ((мм) |
8 |
| Максимальная скорость работы машины ((листы/час) |
7000 |
| Максимальная скорость штамповки ((s/h) |
5000 |
| Толщина штамповой пластины ((мм) |
5 ((необязательно 4+1) |
| Толщина листа |
0.2-2 мм картонная E флейта гофрированная бумага |
| Высота кормового колода ((мм) |
1300 |
| Высота грузового груза ((мм) |
1000 |
| Электрическая система отопления |
10 зон |
| Рулоны для штамповки |
2 продольных и 2 поперечных |
| Минимальная ширина фольги ((мм) |
40 |
| Ядро фольги ((мм) |
25 ((1") 76 ((3") |
| Мотор шахты ((kw) |
7.5 |
| Общая мощность ((kw) |
40 |
| Доставка воздуха |
00,8-1,0 МПа,≥00,6 чбм/мин |
| Общий размер ((мм) |
4900х2000х2000 |
| Масса машины ((тонны) |
15 |
Запчасти для машин
Кормление
• Поднос для сборки с рукояткой, позволяющей вручную корректировать сбоку сборки во время производства
• Система питания по потоку с максимальной скоростью 120 листов в минуту
• 2 всасывающие стакана для подъема бумаги, 2 всасывающие стакана для перемещения бумаги
• Высота и угол всасывающих голов легко регулируются
• Электронные устройства безопасности, предотвращающие подъем пищевой коробки
• Для поперечного расположения стола с колодками доступна микрорегулировка
• Точный двойной детектор
• Легкая замена боковых проводов тяги и толкания, просто поворачивая болт без необходимости удаления и замены полного бокового провода
• 2 передних гида с микрорегуляцией, а боковой гид регулируется ручкой колеса
• Фотоэлектрический детектор с автоматической системой остановки на столе питания в случае пробок бумаги
• Отдельное управление приводом питающего устройства и основной машины для легкой подготовки
• ПЛК и электронная камера для управления временем
Устройство для резки
• Основной двигатель Siemens, управляемый инвертором Schneider
• Микрорегулирование режущей силы с помощью червоточного механизма, приводящегося двигателем и управляемого сенсорным экраном
• Точность давления может быть до 0,01 мм
• Кранковый вал из 40Cr стали
• Каркасы из стали Q235-A, верхние и нижние пластинки из пластикового железа QT60 с смолой покрытым песком с технологией литейного железа Meehanite
• Устройство для переворачивания режущей колонны
• Устройство защиты от перегрузки с ограничителем крутящего момента для максимальной безопасности оператора
и оборудования

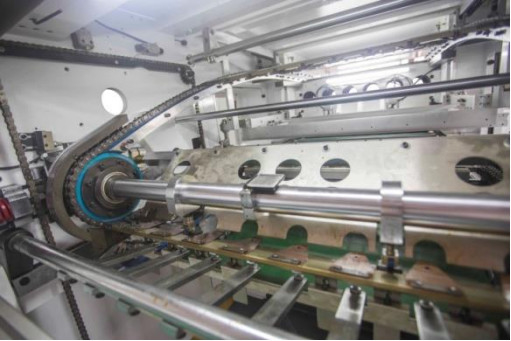

• 7 комплектов стержней с креплениями из легкого и долговечного алюминия
Сплав с ультра жестким покрытием и анодированной отделкой обеспечивают точность и последовательность
регистрация на бумаге
• После длительных испытаний и поставки в паре, главный захватчик, цепь из Субаки,
Япония
• Система привода с индексом высокого давления для управления расположением стержней
• Пневматическое блокирование и освобождение режущего преследователя
• Система центральной линии для быстрой смены работы
Установка штамповки
• 2 продольных и 2 поперечных оси горячего штампования полностью отвечают потребностям клиента в горячем штамповании продукции.
• Однородное нагревание 10 участков позволяет продукту проявлять более равномерный эффект горячего штампования.
• Сервосистема управления PLC.
Поставщик
• Безопасность фотоэлектрические устройства, предотвращающие чрезмерное подъем и снижение груды доставки бумаги
• Регулируемая расческа помогает разгружать бумагу с креплений и накапливать бумагу
• Высокая конструкция колодца до 1020 мм
• Автоматический вспомогательный стол ремней доступен для непрерывной доставки
• Движение кормильца и регулирование скорости могут регулироваться в устройстве доставки
Электрические детали, интерфейс оператора и детектор безопасности
• Японская высокоскоростная промышленная система ПЛК Omron
• Интерфейс оператора Omron с сенсорным экраном
• Omron Электронный коммутатор и кодер
• Электронные детекторы, микросдвижные и фотоэлектрические элементы, управляемые ПЛК на всей машине
Автоматическая система смазки
• Автоматический насос и система распределения масла для всей машины с предопределенным таймером
• Распределение смазочного масла для цепей с крепками с индивидуально управляемым клапаном для каждой цепи
Устройства безопасности и одобрение качества компонентов
• Все электронные и электрические части имеют одобрение CE
• Защита от перегрузки для защиты и оборудования
• цепное сцепление сцепления для защиты сцепления
• Кнопки экстренного остановки на всей машине для быстрого и легкого доступа
• Трансмиссия основного блока принимает импортный A/C частотный преобразователь управления, запуск и остановка машины управляются с помощью импортного воздушного сцепления
• Работа всей машины контролируется ПЛК. Интерфейс с сенсорным экраном для мониторинга состояния работы машины, признаков неисправностей и соответствующих способов стрельбы.Это более удобно для оператора.
• Независимый контроль температуры в каждой зоне нагрева делает температуру работы машины более равной и стабильной.
Упаковка и перевозка
Частые вопросы
Вопрос: А как насчет установки и технической поддержки послепродажного обслуживания?
А:Наш инженер поможет в установке и обеспечит необходимую подготовку. покупатель должен взять на себя билеты на самолет и услуги и местные расходы на проживание.Любые проблемы или вопросы, мы будем в вашем распоряжении 7x24 часов.
Среди наших больших установок по всему миру, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Эти конечные пользователи принтеров все работают с системами CTP с полным удовлетворением из-за нашего надежного качества, бесшовного удаленного обслуживания, тщательного обучения и обслуживания.Если вы принтер, который рассматривает возможность покупки непосредственно у EcooGraphix ChinaМы гарантируем ваше удовлетворение.
