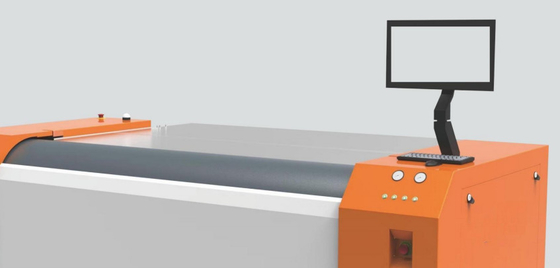

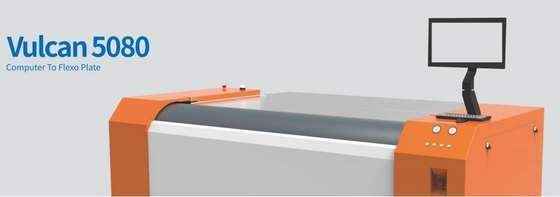

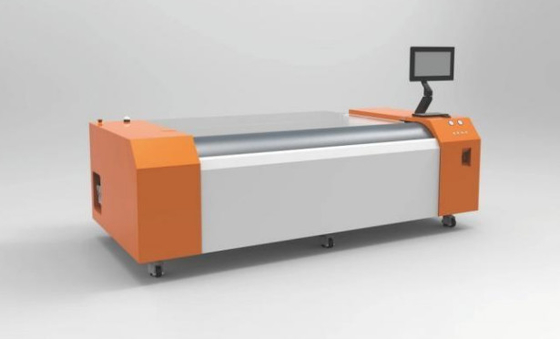

Модель: FL5080
Описание:
Цифровая компьютерная машина для создания изображений на флексо-пластинке; машина для изготовления флексо-пластинки полного размера 50 на 80 дюймов.
FL5080 разработан с использованием высокоэнергетической технологии волоконного лазера и независимого управления 256 каналов LV технологии, что представляет собой прорыв в ограничениях энергетической мощности.Он оснащен лазерным дистанционным обнаружением и динамическим устройством автофокусирования.Эта уникальная технология обеспечивает точность и последовательность при изготовлении флексопластин.
Особенности и технология
- Устройство высокоэнергетического лазера:
- Выпустить полный размер изображения 50-дюймовой х 80-дюймовой пластины при 5080 dpi всего за 30 минут.
- Увеличивает производительность на 10% для срочных работ, помогая соблюдать строгие сроки.
- 256 каналов Независимая модулирующая технология:
- Разделяет лазер на 256 независимых управляемых каналов, значительно повышая производительность.
- прямоугольная форма лазерных точек обеспечивает превосходное качество точек и производительность изображения.
- H256 Лазерная головка:
- Использует новую высокопроизводительную оптическую систему увеличения для оптического разрешения 5080 dpi.
- Может изображать наклонные или круговые линии тонкими до 15 мкм и вертикальные/горизонтальные линии тонкими до 5 мкм, в результате чего получаются четкие и четкие пиксели.
- Увеличивает цветовую точность на 30%.
- Сверхвысокое разрешение:
- Устройство Light Valve может достигать разрешения до 10160 dpi с размером лазерного пятна 2,5 мкм х 2,5 мкм, линии изображения тонкие 5 мкм или меньше.
- Поддерживает выход 2540 dpi; при не критических требованиях к изображению, режим экспозиции с перекрытием двойных линий может повысить производительность на 150%.
- Динамическая автофокусировка:
- Моторное устройство голосовой катушки обеспечивает точную фокусировку при воздействии на неравномерные поверхности флексопластырей.
- Усовершенствованные функции перекрытия:
- Функции перекрытия двойных и тройных линий обеспечивают превосходное качество изображения и эффективность для абляции LAMS при экспозиции флексоплаты.
- Стабильное и надежное воздействие:
- Мгновенный контроль температуры и предварительная калибровка лазерной головки обеспечивают стабильное и надежное лазерное воздействие.
Технические данные
| Модель |
FL5080S |
FL5080F |
| Способ экспозиции |
Внешний барабан |
| Система визуализации |
Устройство для лазерного волоконного излучения 1064 нм (головы H256) |
| Пропускная способность |
3 кв. м/час при 5080 dpi |
5 кв. м/час при 5080 dpi |
| |
50 * 80 дюймов занимает 45 минут |
50 * 80 дюймов занимает 30 минут |
| Размер экспозиции |
Максимальный размер 1270*2032 мм, минимум 200*200 мм |
| Тип носителя |
Сухая абляционная пленка, цифровая печатная плита для мытья водой, цифровая флексоплита для мытья водой, цифровая флексоплита для мытья растворителем |
| Толщина пластины |
0.140 мм до 6.35 мм |
| Резолюция |
5080DPI (совместим с 2540DPI), может расширяться до поддержки 10160DPI |
| Загрузка пластин |
Автоматическая/ручная загрузка пластины |
| Чистая масса |
2500 кг |
Размер машины
(WxLxH) мм |
2970*1705*1537 мм (L*W*H) |
| Силовое питание |
Трехфазное напряжение: 380 В, максимальная мощность (пиковое значение) 16 кВ |
Операция
Экология |
рекомендуется:15-30°C, максимум 21-25°C, влажность:40-70% |
Квадратная точка против круглой точки
При изображении с круглым пятном размер пятна должен соответствовать размеру точки изображения. Например, при 5080 dpi размер пикселя точки изображения составляет 5 мкм х 5 мкм, напоминая квадратную площадь.Использование круглого светового пятна с диаметром 5 мкм не может полностью обнажить четыре угла этой квадратной областиДля обеспечения полной экспозиции диаметр круглого пятна должен быть эквивалентен диагонали площади квадрата, которая составляет 7,07 мкм (1,414 раз больше размера точки).
Размер пятна диаметром 5 мкм не покрывает всю квадратную площадь, в то время как пятна диаметром 7 мкм вызывает перекрытие экспозиции, что приводит к нерегулярным изображениям с дуговой формы краев.
Некоторые разработчики оптики пытаются найти оптимальный диаметр пятна меньше 7,07 мкм, но проблемы с качеством сохраняются независимо от выбранного диаметра.
В отличие от этого, прямоугольная форма пятна позволяет получить размер пятна 5 мкм х 5 мкм, который полностью излагает всю квадратную площадь, обеспечивая точное и последовательное изображение.
