TD800S Препресс-оборудование Плоская постельная режущая машина с стриппингом

Автоматическое оборудование для предварительного прессования

ECOO-TD800S

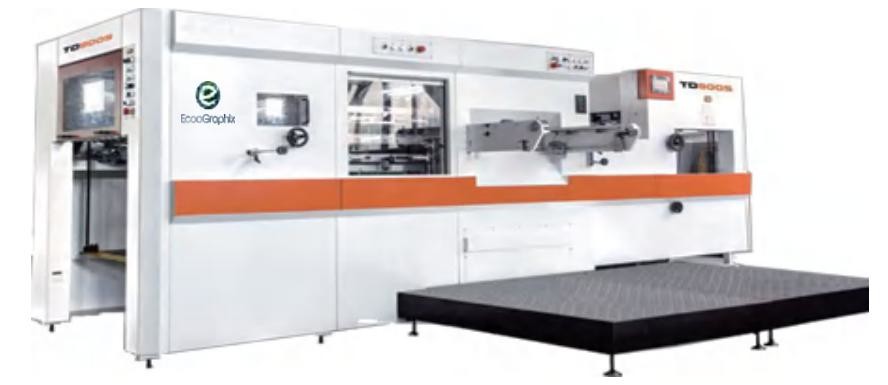

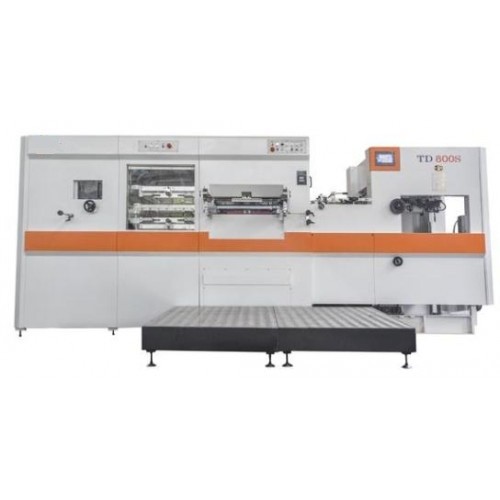

TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.

1Технические данные:

2Преимущества:
1) Трансмиссия главного блока принимает импортный A/C частотный преобразователь управления, запуск и остановка машины управляются с помощью импортного воздушного сцепления.
2) Работа всей машины контролируется ПЛК. Интерфейс с сенсорным экраном для контроля состояния работы машины, признаков неисправностей и ихЭто более удобно для оператора.

3Стандартные устройства и компоненты:

Кормление
•Подставка на куски с рукояткой, позволяющей вручную корректировать куску во время производства
•Система питания по потоку с максимальной скоростью 120 листов в минуту

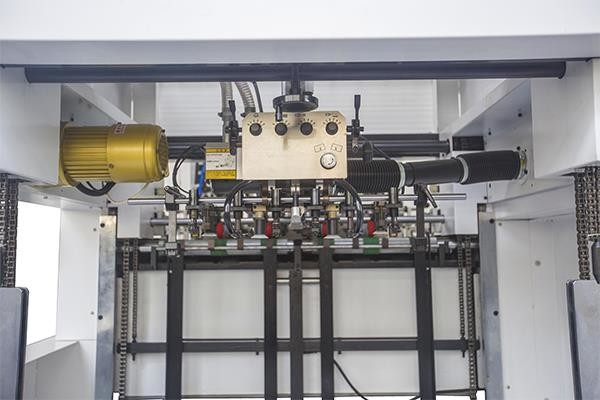

• 2 всасывающие чашки для подъема бумаги, 2 всасывающие чашки для перемещения бумаги
•Высота и угол всасывающих голов легко регулируются
•Электронные устройства безопасности, предотвращающие подъем пищевой колонны
•Для поперечного расположения стола с колодкой доступна микрорегулировка
•Прецизионный двухлистный детектор
•Легкая замена боковых проводников тяги и толкания, просто поворачивая болт, без необходимости удаления и замены полного бокового проводника
•2 передних гида с микрорегуляцией, а боковой гид регулируется ручкой колеса
•Фотоэлектрический детектор с автоматической системой остановки на столе питания в случае пробок бумаги
•Отдельное управление приводом питающего устройства и основной машины для легкой подготовки
•ПЛЦ и электронная камера для управления временем

Подразделение нарезки
•Главный двигатель Siemens, управляемый инвертором Schneider
•Микрорегулирование режущей силы с помощью червяного механизма, приводящегося двигателем и управляемого сенсорным экраном
• Точность давления может достигать 0,01 мм
•Кранковый вал из 40Cr стали
•Машинные рамы из стали Q235-A, верхние и нижние пластинки из пластикового железа QT60 с смолой покрытым песком с технологией литейного железа Meehanite
•Устройство для переворачивания режущей штурвалы
•Устройство защиты от перегрузки с ограничителем крутящего момента для максимальной безопасности оператора и оборудования

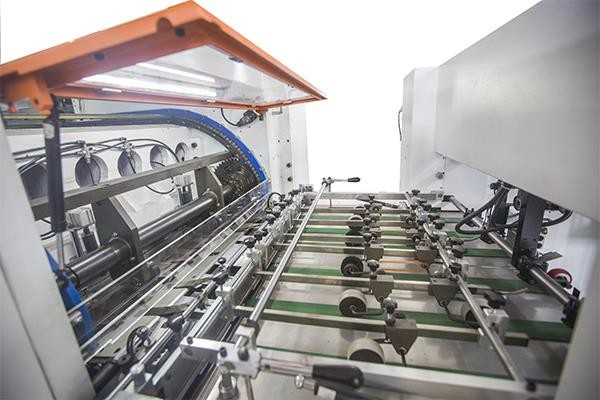

• 7 комплектов сцепных сцепных из легкого и долговечного алюминиевого сплава с ультражестким покрытием и анодированной отделкой обеспечивают точное и последовательное оформление бумаги
•После длительных испытаний и поставки в паре, главный захватчик, цепь из Субаки, Япония
•Система привода с индексом высокого давления для управления расположением стержней
•Пневматическая блокировка и освобождение режущего преследователя
•Центральная система для быстрой смены работы

Отряд разгрузки
Структура движения с тремя действиями с верхней, средней и нижней рамкой для облегчения смены штамповки
•На различных работах можно использовать штифты для разделки или штрихи для разделки мужского/женского пола
• Соответствовать системе регистрации центральной линии в секции резки, та же система также применяется к системе снятия, чтобы свести к минимуму время перехода.Точное расположение может повысить эффективность производства
•Движение вверх-вниз верхней обрезки регулируется двигателем, что облегчает регулировку

Поставщик
•Безопасное фотоэлектрическое устройство, предотвращающее чрезмерное подъем и снижение груды бумаги для доставки
•Подвижная расческа помогает разгрузить бумагу с хватки и накапливать бумагу
•Высокая конструкция колодца до 1020 мм
•Автоматический вспомогательный стол с ремнями, доступный для непрерывной доставки
•Движение питателя и регулирование скорости могут регулироваться в устройстве подачи

Электрические детали, интерфейс оператора и детектор безопасности
•Японская высокоскоростная промышленная система Omron PLC
•Интерфейс оператора Omron с сенсорным экраном
•Omron Электронный коммутатор и кодер
•Электронные детекторы, микросдвижные и фотоэлектрические элементы, управляемые ПЛК на всей машине

Автоматическая система смазки
•Автоматический насос масла и распределительная система для всей машины с предопределенным таймером
•распределение смазочного масла для цепей с крепкой с индивидуально управляемым клапаном для каждой цепи

Устройства безопасности и одобрение качества компонентов
•Все электронные и электрические части имеют одобрение CE
•Защита от перегрузки для защиты и оборудования
•Сцепление цепочки сцепления для защиты сцепления
•Кнопки аварийной остановки на всей машине для быстрого и легкого доступа
