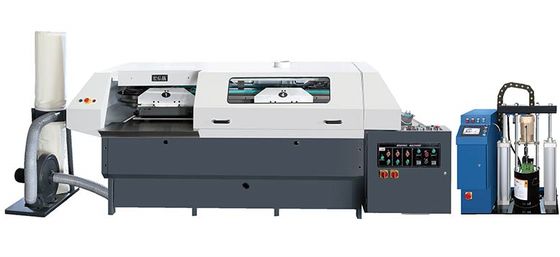

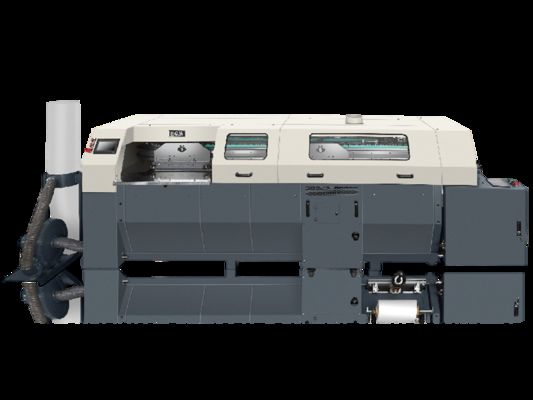

ECOO TB50/5F - 4-х зажимная клеевая машина для идеального переплета с системами склеивания EVA и PUR
ECOO TB50/5F - это высокопроизводительная 4-х зажимная клеевая машина для идеального переплета PUR, предназначенная для малых и средних объемов производства, с максимальной механической скоростью 2300 экземпляров в час. Эта усовершенствованная переплетная машина оснащена бесступенчатым регулированием скорости, программируемым контроллером PLC, независимым контролем температуры и защитой от перегрузки для своей системы с двумя клеевыми ваннами.
Основные технические характеристики
- Прецизионный дозирующий насос с независимой системой контроля давления и двухсторонним выходом шланга
- Многочисленные настройки для кривой температуры/скорости вращения двигателя
- Комплексная система сигнализации для предельных температур, повреждения датчиков и повреждения нагревателя
- Усовершенствованные функции защиты, включая защиту от заклинивания ротора и интеллектуальное определение неисправностей
- Технология клея PUR, обеспечивающая прочность, мягкость и отличную устойчивость к старению
- Производит гладкую обрезку книг с гибкими клеевыми слоями и чистыми краями
- Отличная адаптивность к различным типам бумаги, включая мелованную бумагу (150-250 г/м²)
Технические характеристики
| Размер переплета |
Макс: 450*320 мм; Мин: 150*105 мм |
| Толщина переплета |
2-50 мм |
| Скорость переплета |
Макс: 2000 книг/час |
| Размер обложки |
Макс: 640*450 мм |
| Диапазон плотности обложки |
Обычная бумага: 81,4-302,4 г/м²; Мелованная бумага: 104,7-348,9 г/м² |
| Потребляемая мощность |
13 кВт |
| Вес |
2100 кг |
| Размеры |
3100*1300*1250 мм |
Машина имеет автоматическую регулировку ширины фрезерования корешка, ширины насечки, ширины бокового проклеивания, направляющих обложки, ширины биговки и ширины книжного блока между прижимными пластинами. Благодаря бесступенчатому регулированию скорости, программному управлению PLC, контролю температуры PIO и автоматическим детекторам, она идеально подходит для гибкого переплета небольших и средних объемов книг.
Дополнительные функции
| Устройство распыления клея PUR с нанесением клея на корешок и боковые стороны |
 |
| Задняя полоса |
|
Автоматизированный процесс переплета
Машина выполняет 10 автоматизированных процедур после ручной подачи книжного блока:
- Фрезерование корешка (автоматическая регулировка)
- Открытие канавки
- Нанесение клея на корешок
- Нанесение бокового клея (автоматическая регулировка)
- Составление обложки и книжного блока (автоматическая регулировка)
- Тиснение обложки (автоматическая регулировка)
- Упаковка обложки (автоматическая регулировка)
- Вывод готовой продукции (автоматическая регулировка)
- Прессование корешка книги
- Охлаждение до конечного продукта
Основные компоненты и особенности
Структура зажима для книг
Двойные пружины обеспечивают стабильный захват и высокое давление
Станция фрезерования и насечки корешка
Интегрированные процессы фрезерования, включая фрезерование корешка, прецизионное фрезерование и черновую фрезеровку со специализированной структурой прорезей
Клеевая станция
Особенности включают:
- Боковой клеевой бак расположен для предотвращения образования нитей
- Обратное вращение большого резинового колеса для склеивания без пузырей
- Функции разрыва клея спереди/сзади для уменьшения отходов
- Двойная защита от перегрузки для клеевого контейнера
- Быстро устанавливаемый подвижный клеевой контейнер для легкого перехода с EVA/PUR
Станция прижима
Прочный жесткий механизм прижима обеспечивает точное выравнивание обложки и блока
Надежная эллиптическая конструкция
Особенности включают:
- H-образные направляющие с тремя канавками и шестисторонним позиционированием
- Двойные направляющие с внешней кулачковой структурой для стабильной работы
- Двухпружинная структура зажима для книг
- Цельная литая задняя прижимная пластина для долговечности
